"Posi-R"的特性
居里点(电阻转变点)
在“Posi-R”的电阻温度特性中,将电阻值2倍于25℃时电阻 值的温度称为居里点。温度特性如第1图的代表特性所示,具有各种特性,可根据 不同的用途对其特性进行选择。

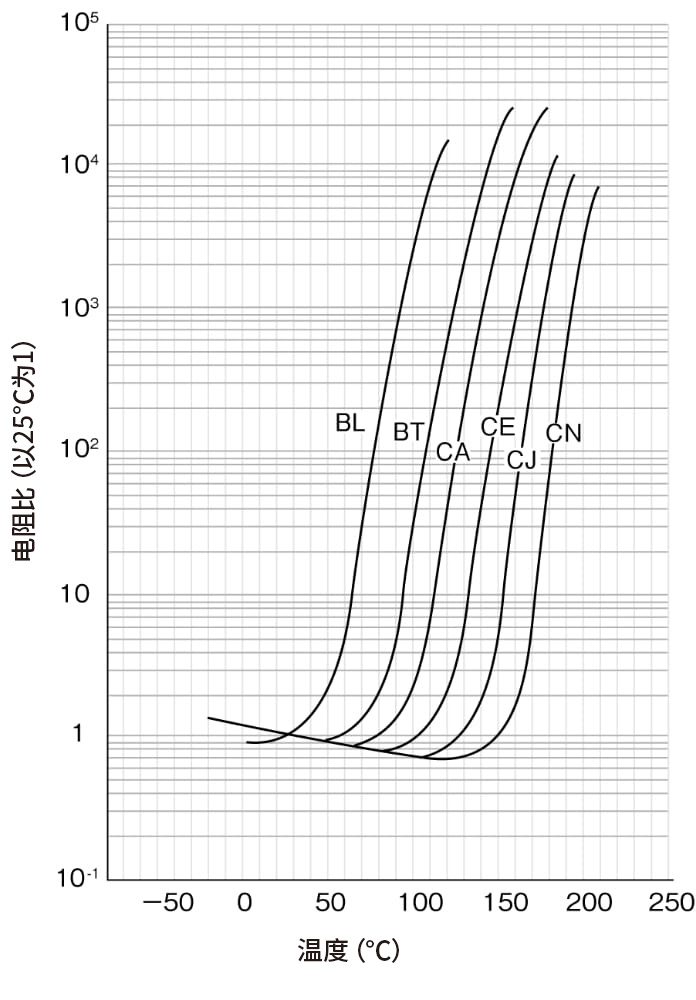

第1图 电阻－温度特性
温度系数
温度系数可在第2图T1到T2之间电阻急剧上升的领域中按 直线部分的范围计算得出。

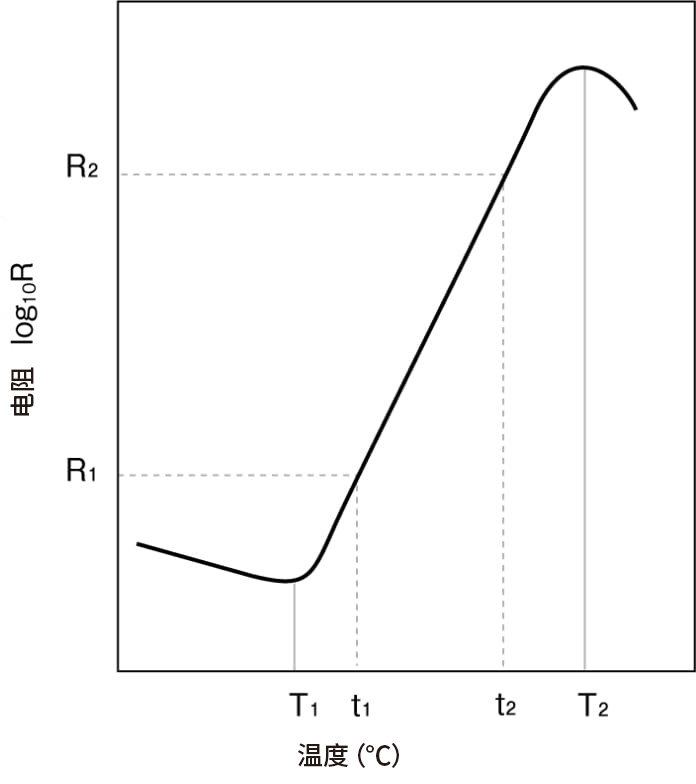

第2图 “Posi-R”的温度特性
最大突入电流
可安全使用的峰值电流（实效值），电流不得超过这个峰值。否则可能遭到破坏。
恢复时间
表示热敏电阻Posi-R工作后的恢复特性的常数，开关断开后，恢复到居里点（初始值的2倍电阻）为止的时间称为恢复时间。
热耗散系数
向热敏电阻Posi-R供电达到热平衡时，以下公式成立。
V・Ⅰ＝C（T1 − T0）
- V
- 印加电压 (V)
- I
- 平衡点电流 (A)
- C
- 热耗散系数 (W/℃)
- T1
- 热敏电阻Posi-R的平衡点温度 (℃)
- T0
- 周边温度 (℃)
在已知热耗散系数的情况下，如果代入电压-电流特性的任意的电压和当时的电流，就可以求出该电压的平衡点温度。此外，也容易求出向热敏电阻Posi-R印加电压V时的上升温度 (T1 − T0) 。
电压电流特性
通过第3图地电路向“Posi-R”印加电压,"Posi-R”达到热稳定时的电压和电流的关系叫作电压电流特性。
该特性如第4图所示,根据欧姆定律,将电压升至E1,则电流增加,温度特性为居里点以下的领域。
E1到E2之间超过居里点,功耗保持在恒定的领域。
超过E2以上则为过大电压,将会损坏“Posi-R”。
因此,“Posi-R”的使用电压应为E2以下。

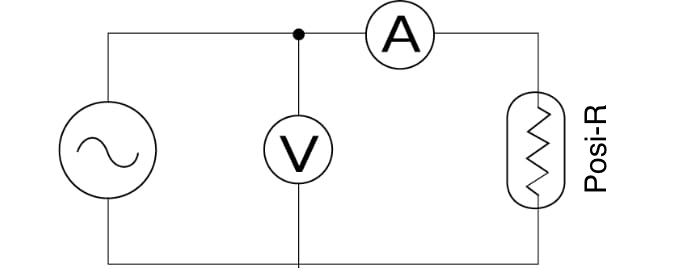

第3图 测定回路

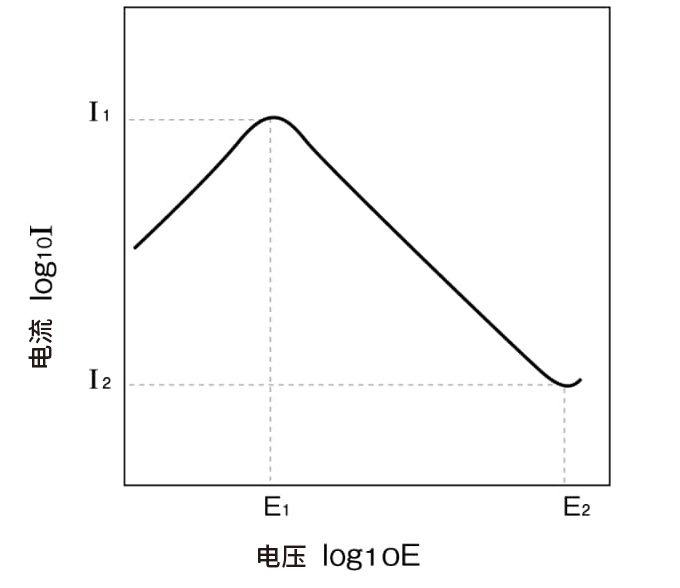

第4图 电压一电流特性
平衡点电流、平衡点电阻
将任意电压施加到“Posi-R”上并使其热稳定（约 30 秒）时的电流称为平衡点电流，将施加的电压除以平衡点电流所得的值称为平衡点电阻。
电流—时间特性
在第5图的电路中,将“Posi-R”与负荷电阻R串联,印加第4 图中E₁以上的任意电压,则“Posi-R”因通过的电流而自身发 热,且温度随着时间的经过而上升,并在一定时间上超过 居里点,此时电流便会急剧减小。根据该电流的大小,可 按如图第6图所示改变电流的衰减时间。利用该特性,可以将其用于以下用途。
- 定时器用
- 电机启动等的开关动作用
- 过电流保护用
另外,将第6图的 I1, t1, I2, t2 表现为如第7图所示的两 对数图表,则可以得到近似直线的图表,由此可以求出电 路电流和衰减时间的关系。
不过,在用于定时器等进行限时动作的情况下,由于因周 围条件的变化产生的影响会随时间而增大,所以30秒以内 较为合适。
第5图 测定回路

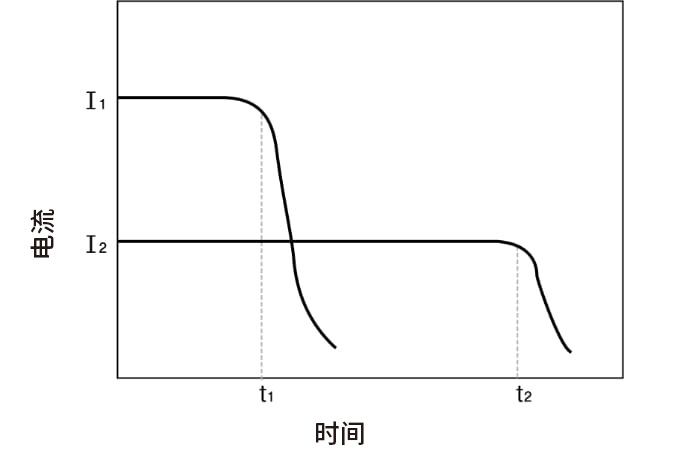

第6图 电流一时间特性

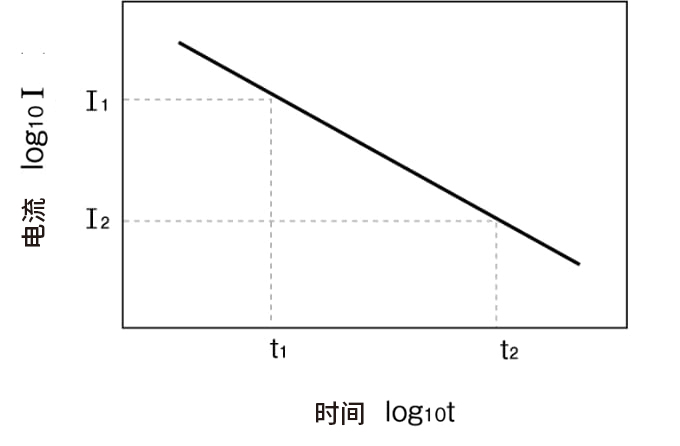

第7图 电流一时间特性
